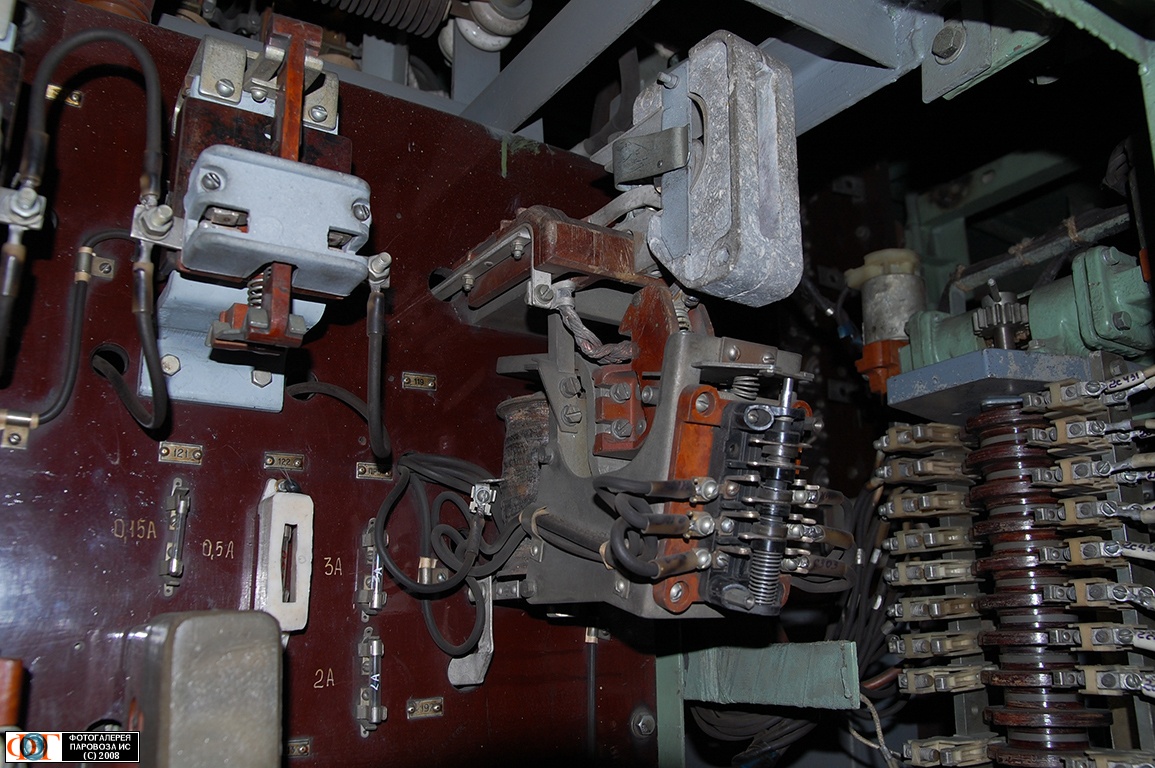

Контактор 119 пуска фазорасщепителя и другие аппараты, панель №1, электровоз ВЛ80Р
Автор: Vivan755
Регион: Красноярский край
Подробнее
Категории: Интерьеры локомотивовПросмотры: 947Конкурс: вне конкурсаСсылка: https://parovoz.com/newgallery/?ID=160451
Комментарии 3 время московское
Этот контактор покдлючает к фазорасщепителю пусковой резистор. Справа блокировочный переключатель цепей управления, и очень хорошо виден его реечный пневматический привод - соединяющая два противолежащих поршня текстолитовая рейка и приводимая ею шестерня вала переключателя
209 контающий конактор а рядом с ним 119 отключающий сопротивлние пусковое
209 контактор находится на панели №2, а левее 119 - контактор 159, включает три печи в кабине.
