 Комментарии (время МСК): |
18.I.2010
- так же имеется 265 266 реле в цепи экг одна на набор другая на сброс идет -- Антон Забейворота
 ,
09:14
- ...эта панель не ограждается ни чем - конструкционно? так открыта и должна быть -- ЯР ,
21:33
- Посмотри повнимательнее - увидишь ограждение из прутков. А вообще здесь напряжение невысокое, 50 в. -- Огнев О. В. ,
23:28
- ...прутки рукам не помеха наверно, при движении, можно не только руками в панель - "угодить" -- _ЯР (Жонузеренко М., не авторизован(а)) ,
23:40
19.I.2010
- ну 50 вольт не смертельное напряждение. ПО материшься и все. -- Антон Забейворота ,
10:40
17.IV.2011

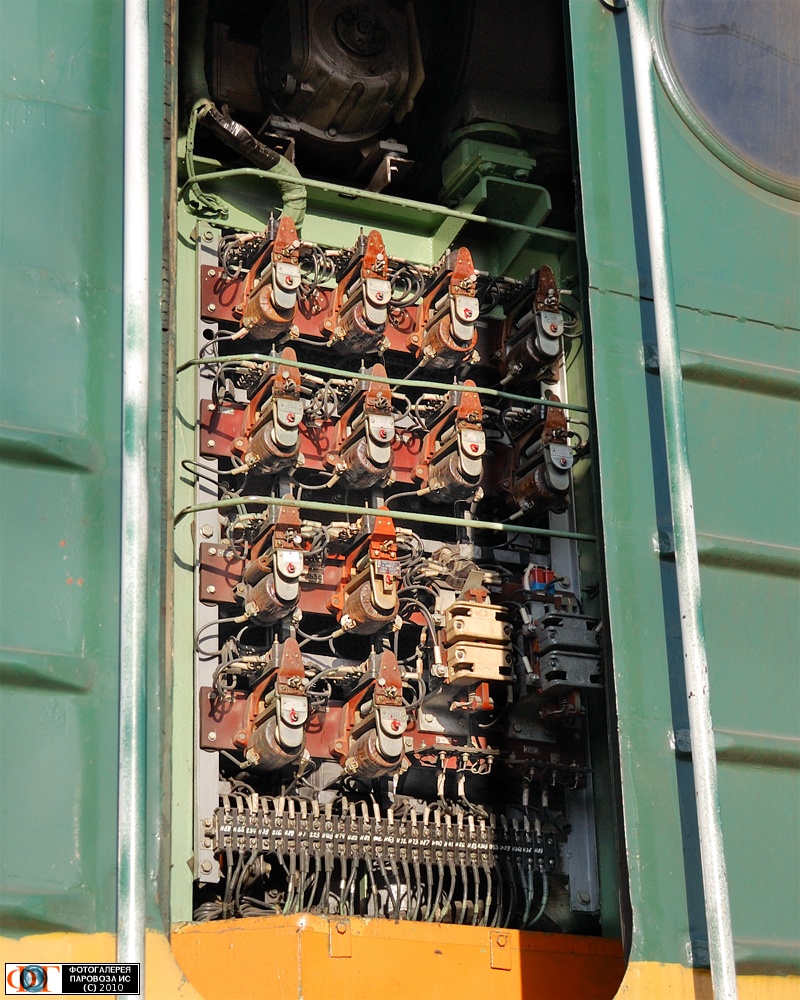

- Многие спрашивают, что это за сложное устройство виднеется в двери волов. Это панель, на которой собраны многие реле цепей управления главным выключателем [
 ] , тягой и реостатным торможением (кроме этих цепей, есть ещё цепи управления вспомогательными машинами, питания, освещения, синхронизации ЭКГ [] и другие), в частности, два стоящих в нижней правой части панели контактора 206 и 208 — реверсирования и пуска ЭКГ соответственно. Первый, включаясь в положениях ФП, РП, АП главной рукоятки, даёт вращение ЭКГ на набор позиций, отключенный, даёт вращение на сброс. Контактор 208, собственно, и подаёт питание на якорь СМ (сервомотора) ЭКГ через контактор 206. Над панелью виднеется двигатель вспомогательного компрессора -- Vivan755 ,
21:24 |
|
